Dear All,

如果想要製作像汽車儀表板一樣來顯示目標完成度/率，有效地顯示工作上的KPI / IPR表現的話，只要使用插入圖表中的【環圈圖】就行了。

使用版本: MS Excel 2019。

練習檔: 第131篇.練習檔下載。

完成圖 :

Step 1 : 素材準備

圖片來源 : 可自行設計素材，或下載131篇.練習檔。

Step 2 : 產生/調整圖表

1. 插入圖表: 插入→圖表→圓形圖→上方處的【環圈圖】。

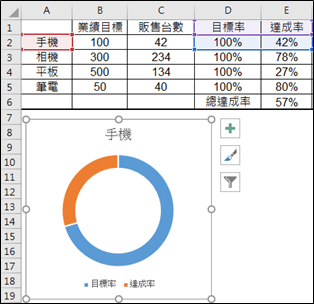

2. 此次使用的是【環圈圖】，直接使用數據的話，會如下圖左呈現。因此，如果想要製作像完成圖一樣的話，就得額外新增輔助的欄位。

換算(F1欄位): 將【環圈圖】半圈視為100%，達成率除2後，可換算成半圈中的佔比。

輔助欄(G1欄位): 計算達成率後之剩餘比率，可解釋成未達成率。

50%欄(H1欄位): 滿足儀表板設計，而使用的占比。

Step 3 : 轉換環圈圖方向

點選圖表後→數列選項後，設定以下數值:

第一扇面區起始角度: 270；環圈內勁大小: 60%

Step 4 : 調整顏色

1. 「換算」之環圈圖: 連點二次→填滿與線條→色彩選擇淺綠。

2. 「輔助欄」之環圈圖: 連點二次→填滿與線條→色彩選擇 綠色；輔助6；較淺80%。

3. 「50%欄」之環圈圖: 連點二次→填滿與線條→無填滿、無線條。

Step 5 : 刪除非必要資料、設定圖表無框線/非填滿

實際操作/說明，可參考:

126.Excel教學-資料圖表視覺化,長條圖視覺化 (長條圖美化)

127.Excel教學-資料圖表視覺化技巧, 群組橫條圖美化

Step 6 : 達成率百分比%

1.「換算」【環圈圖】慢速點選2次→右鍵選擇「新增資料標籤」→新增資料標籤。此時會顯示的是「換算」欄位之數值，但是我需要的是「達成率」的數值。

2. 點選百分比數值，進入輸入模式後→再慢速點2次→選擇儲存格→選擇「達成率」數值之儲存格(E2欄位)。(下圖右)

3. 關閉指引線: 點選百分比2次→標籤選項→取消打勾【顯示指引線】。

Step 7 : 成品
